用途 ：

　　UZYK－11、12型音叉料位開關是用于檢測各種非粘性干燥的粉狀及小顆粒固體物料，做為高、低料位控制和報警的一種高靈敏度檢測儀表，廣泛應用于食品、糧食加工、輕工、建材、醫藥、塑料等工業以及冶金企業的鑄造型砂、小鐵粒、各種金屬粉末等料位控制。

主要技術參數 ：

◎ 環境溫度：-25～65℃,相對濕度不大于90%；
◎ 叉體材料：不銹鋼或不銹鋼噴四氟；
◎ 供電電源：220V 50Hz如用戶需24VDC可說明； 消耗功率：≤5w
◎ 輸出信號：兩組常開常閉接點
◎ 接點容量：250V·AC,5A 壽命：25萬次；30V·DC,5A 壽命：100萬次
◎ 物料容重：≥0.03g/cm
◎ 物料顆粒最大外形尺寸≤10mm
◎ 音叉?zhèn)让孀畲筘?fù)荷不大于4kg·m
◎ 容器中最大耐壓：1.0MPa
◎ 介質溫度：-25～150℃
◎ 連接方式： 法蘭HG/T 20592-2009(DN80,PN1.0)
◎ 音叉阻尼延時：不大于2秒
◎ 音叉尖端振幅：≥0.5mm
◎ 音叉自由延時：不大于7秒
◎ 工作介質：介質為非粘性物料 , 不應含有對叉體起腐蝕作用的物質.
◎ 環境振動頻率：工作在振動頻率不大于25Hz全振幅不大于0.1mm場所

特點 ：

　　儀表無可動部分，并具有防腐、靈敏度高和安裝方便等特點。

工作原理 ：

　　儀表由發信部分的音叉和電器箱體組成，為就地安裝儀表。在音叉端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓。二者分別接于放大器的輸入和輸出端，形成機械－－電子振蕩電路。當叉體被固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號。

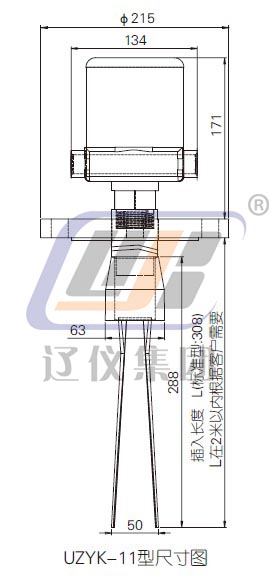

外形及安裝尺寸 ：
