概 述：

　　LCS系列射頻導納物位計為通用型點位控制儀表，適用于大多數場合，儀表由傳感探桿、電子測控單元和防護外殼組成。傳感器可選多種材質，可整體或分體式安裝，輸出標準的雙刀雙擲繼電器信號，實現對液體、固體物位的報警和控制。

工作原理：

　　射頻導納技術是一種從電容物位控制技術發展起來的，采用三端技術和測量的多樣性。射頻導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻：即高頻無線電波普，所以射頻導納可以理解為用高頻無線電波測量導納。
　射頻導納技術與電容技術的重要區別是在電路中采用了防掛料技術。對于傳感器上的掛料影響問題，采用一種新的傳感器結構，五層同心結構。傳感器結構最里層是中心探桿，中間是屏蔽層，最外層是接地的安裝螺紋，用絕緣層將其分別隔離起來。
　　LCS系列射頻導納物位計因采用這項技術并配以先進的電子電路，使得儀表在測量時不會因掛料、溫度、壓力、介質密度等因素而引起誤動作，具有獨特的特點。

特點：

●免維護：不像阻旋、震蕩棒或其他機械式開關，無可動部件，所以不會發生堵塞、折斷、損壞或磨損，不需要定期維護或更換。
●防掛料：采用三端cote- shieid技術，可以忽略掛壁或傳感元件掛料的影響，無需定期清潔或從復調試。
●安裝簡單：儀表可以通過罐上的螺紋或法蘭進行安裝，可自行選擇一體、分體安裝，簡單方便，調試容易，快捷。

應用：

●水及污水處理：泵站，吸水井，各類水池，加藥罐等。
●造紙：紙漿，淀粉漿，油等。
●冶金、電力：料倉，礦漿，水及污水，電解鋁等。

●化工：橡膠，瀝青，化學制劑，塑料片等。
●不同介電常數的兩種液體界面。
●環保、筑路、礦山、糧食等幾乎所有場所。



技術參數：

電子單元
●電源：AC 185~256V 2W、DC 15~30V 2W
●輸出：DADT繼電器輸出（雙刀雙擲）可現場設定高位
  　　　動作或低位動作
●觸點容量：觸點電流無感為5A，有感為3A
●環境溫度：- 40~85℃
●介質溫度：- 185~800℃，800℃以上向公司查詢
●溫度影響：0.1PF/20℃
●分辨率：0.3PF或更小
●重復性：導電介質 1/16英寸（1.6mm）
●絕緣介質 0.79英寸（20mm）
●響應時間：大約0.2秒（標準） 0~90秒可調（可選）
●負載電阻：中心端到地 150Ω 中心端到屏蔽 250Ω
  　　　　　屏蔽端到地 250Ω

傳感探桿
●介質溫度：- 185~800℃，800℃以上向公司查詢
●工作壓力：從真空到100bar（10Mpa）
●探桿長度：0.5m（19.7英寸）（標準）
  　　　　　0.1m（3.9英寸）~20m（787.4英寸）
　　　　　（可選）
●材質：304SS 316SS 聚丙烯 四氟 陶瓷
外殼
●外殼材質：標準鑄鋁外殼
●防爆等級：ExdⅡBT4
●防護等級：IP66
●外殼尺寸：Φ130×170

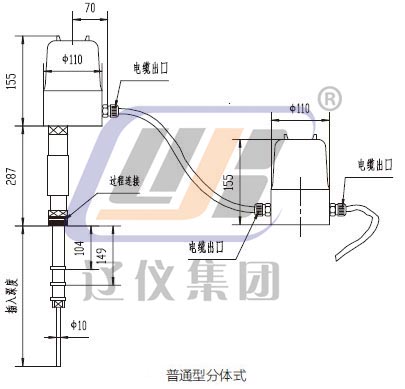

探頭選型：

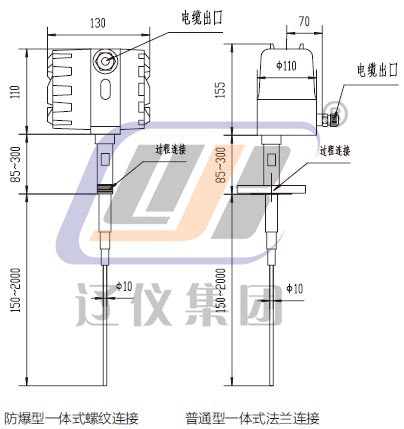

應用說明
●液體
●輕漿體
●顆粒
●不能應用于對不銹鋼材料腐蝕的介質
●插入深度＞500mm不適用于攪拌場所
●40℃/1.6MPa
●230℃/2.5MPa
●探桿最長不超過2米
●過程連接
  螺紋：3/4"NPT、ZG3/4"、G3/4"任選
  法蘭：JB81- 94 DN40
●電纜出口：1/2"NPT M20×1.5任選

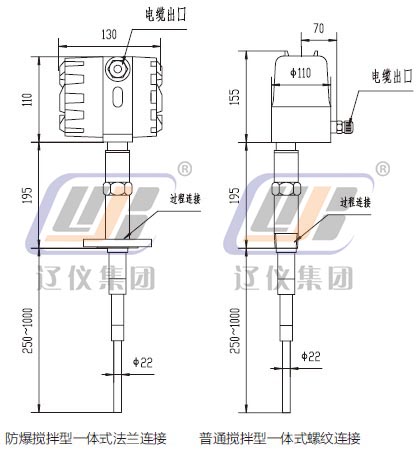

應用說明
●攪拌液體
●濃漿體
●攪拌罐或顆粒
●不能應用于對不銹鋼材料腐蝕的介質
●插入深度＞1000mm不適用于攪拌場所
●230℃/2.5MPa
●探桿最長不超過2米
●過程連接
  螺紋：1 1/2"NPT、ZG1 1/2"任選
  法蘭：JB81- 94 DN50
●電纜出口：1/2"NPT M20×1.5"任選















探頭選型：

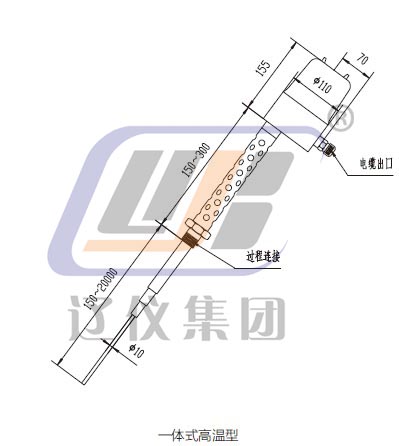

應用說明
●高溫高壓，適用于100℃～650℃
●僅適用于粉體安裝
●不能應用于對不銹鋼、陶瓷材料腐蝕的介質
●插入深度＜1000mm不適用于攪拌場所
●100℃/1.0MPa
●650℃/常壓
●探桿最長不超過2米
●過程連接
  螺紋：1 1/4"NPT、ZG1 1/4"任選
  法蘭：JB81- 94 DN50
●電纜出口：1/2"NPT M20×1.5任選

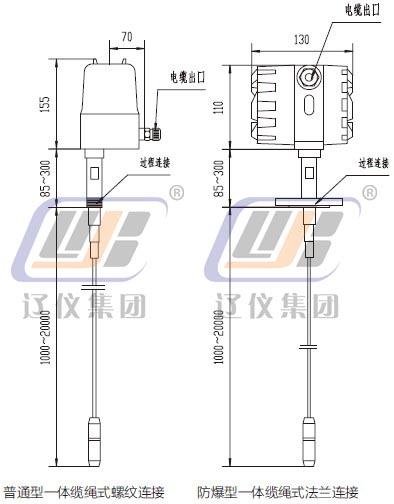

應用說明
●高、低料位
●長量程應用
●不能應用于對不銹鋼材料腐蝕的介質
●插入深度＜20000mm不適用于攪拌場所
●200℃/1.6MPa
●過程連接
  螺紋：3/4"NPT、ZG 3/4"任選
  法蘭：JB81- 94 DN40
●電纜出口：1/2"NPT M20×1.5任選



























探頭選型：

應用說明
●腐蝕性介質
●粘稠液體
●灌體為絕緣材料
●插入深度＜1000mm不適用于攪拌場所200℃/4.0MPa
●過程連接
  法蘭：JB82.1- 94 DN80
●電纜出口：1/2"NPT M20×1.5任選

















應用說明
●適用于介質溫度≥100℃
●環境溫度≤85℃
●僅適用于粉體安裝
●不能應用于對不銹鋼、陶瓷材料腐蝕的介質
●插入深度＜1000mm不適用于攪拌場所
●800℃/常壓
●過程連接
  螺紋：1"NPT、ZG1"任選
  法蘭：JB81- 94 DN40
●電纜出口：1/2"NPT M20×1.5任選
