 概 述： |
U G S 系列雙色石英玻璃管液位計是最普通、最常用的一種石英玻璃管液位計。它在測量時，使液相顯示綠色，氣相顯示為紅色， 由于液氣顯示反差大，指示鮮明、清晰、直觀， 可遠距離觀測、可視方向和中心距均可調整。該系列產品廣泛應用于石油、化工、電力、冶金、軍工和食品等工業領域。
|
結構原理： |

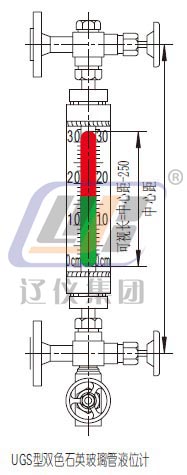

U G S 系列雙色石英玻璃管液位計主要由石英玻璃管、濾色紅綠玻璃片、表體、上、下閥及排污閥組成。上、下閥為偏心直角針形閥， 便于清洗。液位計法蘭與容器上的法蘭連接構成連通器， 利用連通器原理和自然光在液體中折、反射的光學原理， 借助于紅綠玻璃片使氣相呈現紅色， 液相呈現綠色， 紅綠顯示清晰，可在遠距離觀測和夜間巡視。
|
適用范圍： |
◆U G S 型雙色石英玻璃管液位計用于測量無色透明液體或顏色較淺液體的液位。
◆U G S J 型夾套式雙色石英玻璃管液位計用于測量無色透明液體或顏色較淺的、粘稠、易凝結介質的液位。
 主要技術參數 ： |
◆中心距：普通型≤2 5 0 0 m m（可根據用戶需要特殊制作）超長型≤1 2 0 0 0 m m
中心距可調范圍：≤ ± 1 5 m m
◆公稱壓力：≤P N 6 . 3 M P a
◆工作溫度：≤4 5 0 ℃
◆可視長度：普通型= 中心距- 2 5 0 m m（ 可根據 用戶需要特殊制作）
無盲區型= 中心距
◆自動封閉壓力：≥0 . 3 M P a
◆沖洗、排污接口：N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 3 6 V 或A C 2 2 0 V
◆電伴熱電壓：A C 2 2 0 V
◆伴熱蒸汽壓力：≤ 1 . 0 M P a
◆伴熱夾套接頭：G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質：碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接：法蘭連接： H G / T 2 0 5 9 2 - 2 0 0 9 D N 2 0 （可根據用戶需要特殊制作）
螺紋連接： G 3 / 4 ″ 外螺紋（ 可根據用戶需要特殊制作）
